Engenharia reversa

Engenharia reversa é o percurso inverso do projeto: parte da peça existente e reconstrói a informação geométrica que a descreve. Aplica-se quando não há CAD confiável, quando o desenho não corresponde ao que foi fabricado, ou quando é preciso investigar desgaste e deformação de uma peça em uso.

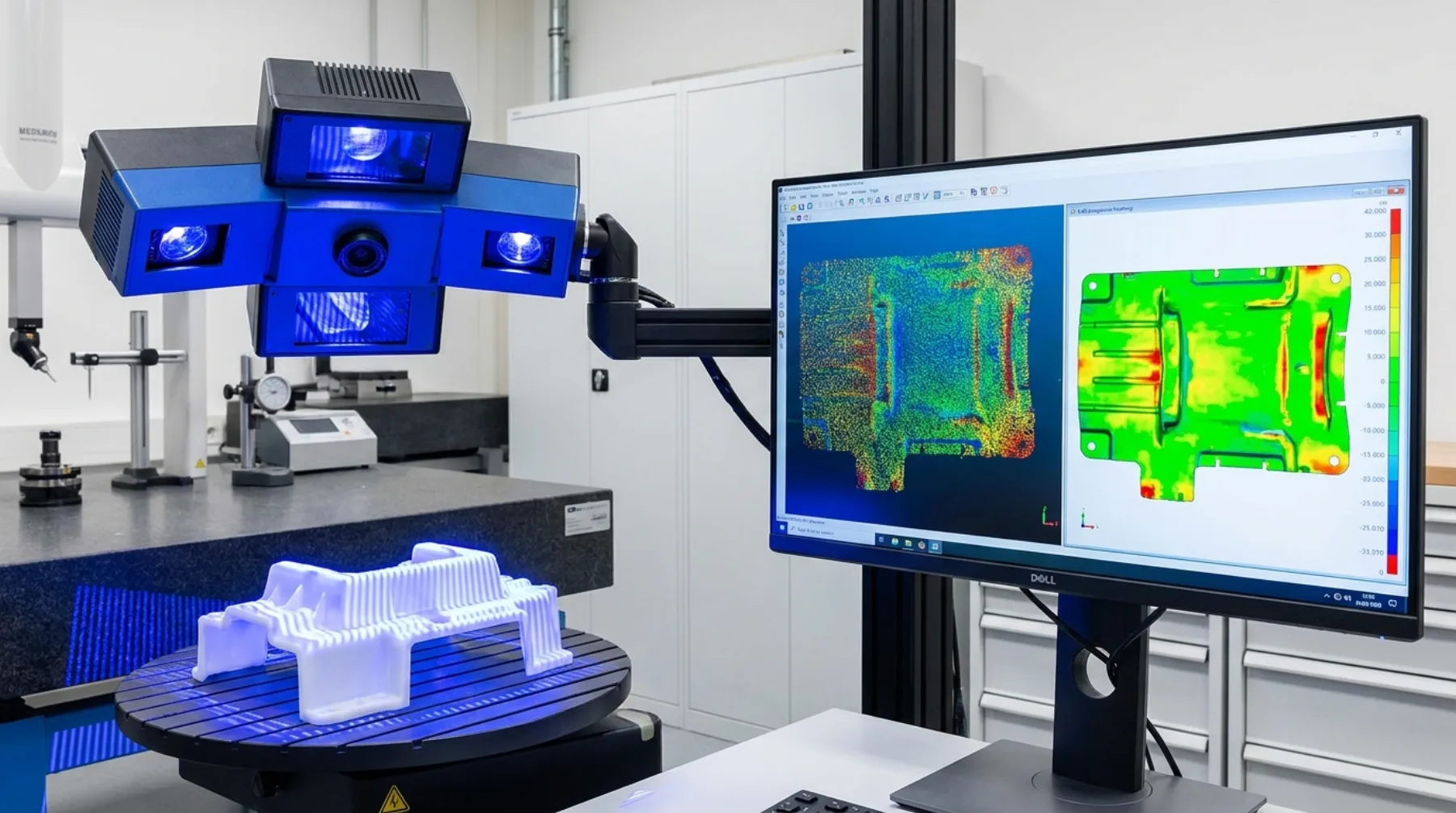

A digitalização é feita por luz estruturada Blue-LED, sem contato — o cabeçote projeta padrões luminosos sobre a superfície e calcula a geometria pela deformação desses padrões vista por câmeras calibradas. Por não haver toque, peças flexíveis, acabadas ou já montadas podem ser medidas sem risco de marcação ou deformação. O resultado bruto é uma nuvem de pontos densa, convertida em malha e, quando o uso exige superfície paramétrica, em NURBS editável em CAD.

O segundo uso — muitas vezes o mais valioso — é a inspeção. Sobrepondo a nuvem digitalizada ao CAD nominal, gera-se um mapa de desvio que mostra onde e quanto a peça real diverge do projeto. Deixa de ser opinião sobre conformidade e passa a ser medida.
